O Que é DICOM? Guia Completo do Padrão de Imagem Médica Digital

Por Que DICOM é Fundamental em HealthTech?

Se você já se perguntou o que é DICOM e por que ele é o padrão universal em imagens médicas, este artigo explica tudo de forma simples e prática.

Imagine um hospital onde cada equipamento de imagem (raio-X, tomografia, ressonância) fala uma “língua” diferente. Médicos não conseguem visualizar exames de outros departamentos, imagens ficam presas em sistemas isolados, e o atendimento ao paciente se torna lento e fragmentado.

Esse cenário caótico era realidade antes do DICOM (Digital Imaging and Communications in Medicine) — o padrão internacional que transformou a radiologia moderna em um ecossistema digital integrado.

Se você trabalha com HealthTech ou sistemas hospitalares, entender DICOM não é opcional: é essencial.

O Que é DICOM?

DICOM é muito mais que um formato de arquivo. É um protocolo completo que define:

1. Como armazenar imagens médicas (formato .dcm)
2. Como transmitir dados entre equipamentos (protocolo de rede)
3. Como organizar metadados clínicos (tags padronizadas)

Criado nos anos 1980 e mantido pela NEMA (National Electrical Manufacturers Association), o DICOM é hoje o padrão universal em radiologia, cardiologia, radioterapia e outras especialidades.

DICOM vs. Formatos Comuns: A Diferença Crítica

Formato Tradicional (JPEG, PNG)

└── Pixels da imagem

Problema: Sem contexto clínico. De qual paciente? Qual exame? Quando foi feito?

Formato DICOM

exame.dcm
├── Pixels da imagem
└── Metadados clínicos
    ├── Paciente (nome, ID, idade, sexo)
    ├── Estudo (data, modalidade, equipamento)
    ├── Série (protocolo, parâmetros técnicos)
    └── Imagem (dimensões, orientação, janela)

Vantagem: Imagem + contexto = informação completa e rastreável.

Anatomia de um Arquivo DICOM

Um arquivo DICOM é composto por duas partes principais:

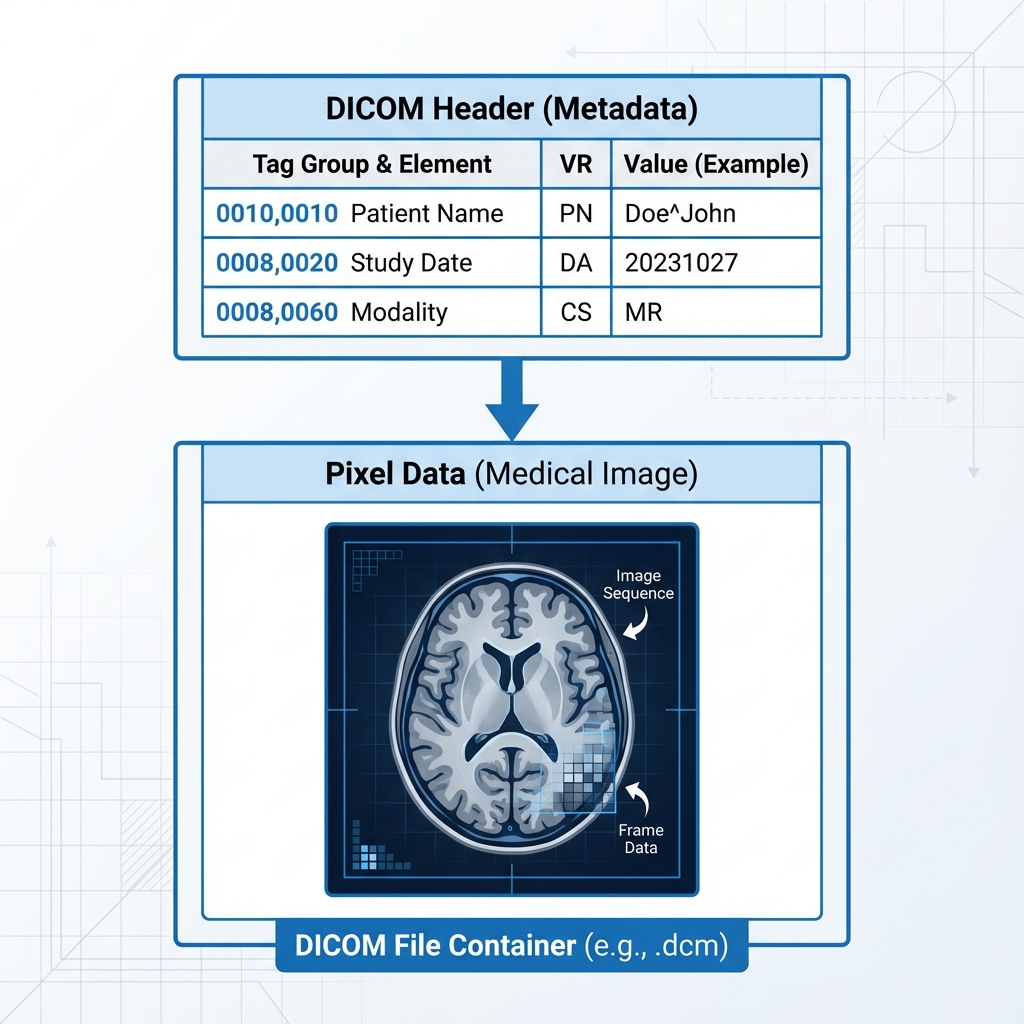

Figura 1: Estrutura de um arquivo DICOM - Header com metadados + Pixel Data

1. Cabeçalho (Header)

Contém metadados estruturados em formato de tags. Cada tag é identificada por um par hexadecimal (XXXX,XXXX).

Exemplos de tags essenciais:

2. Dados de Pixel (Pixel Data)

A imagem médica propriamente dita, armazenada em formato binário.

Diferencial: Ao contrário de JPEG/PNG, DICOM preserva a profundidade de bits original (12-bit, 16-bit), essencial para diagnósticos precisos.

Componentes do Ecossistema DICOM

1. Modalidades (Acquisition Devices)

Equipamentos que geram imagens DICOM:

• CT (Tomografia Computadorizada)
• MR (Ressonância Magnética)
• CR/DR (Raio-X Digital)
• US (Ultrassom)
• PET (Tomografia por Emissão de Pósitrons)

2. PACS (Picture Archiving and Communication System)

Sistema central que:

• Armazena exames em longo prazo
• Indexa por paciente, estudo, modalidade
• Distribui imagens para workstations

3. Workstations (Visualizadores)

Estações de trabalho onde médicos:

• Visualizam imagens com ferramentas de diagnóstico
• Manipulam janelas, zoom, medições
• Laudam exames

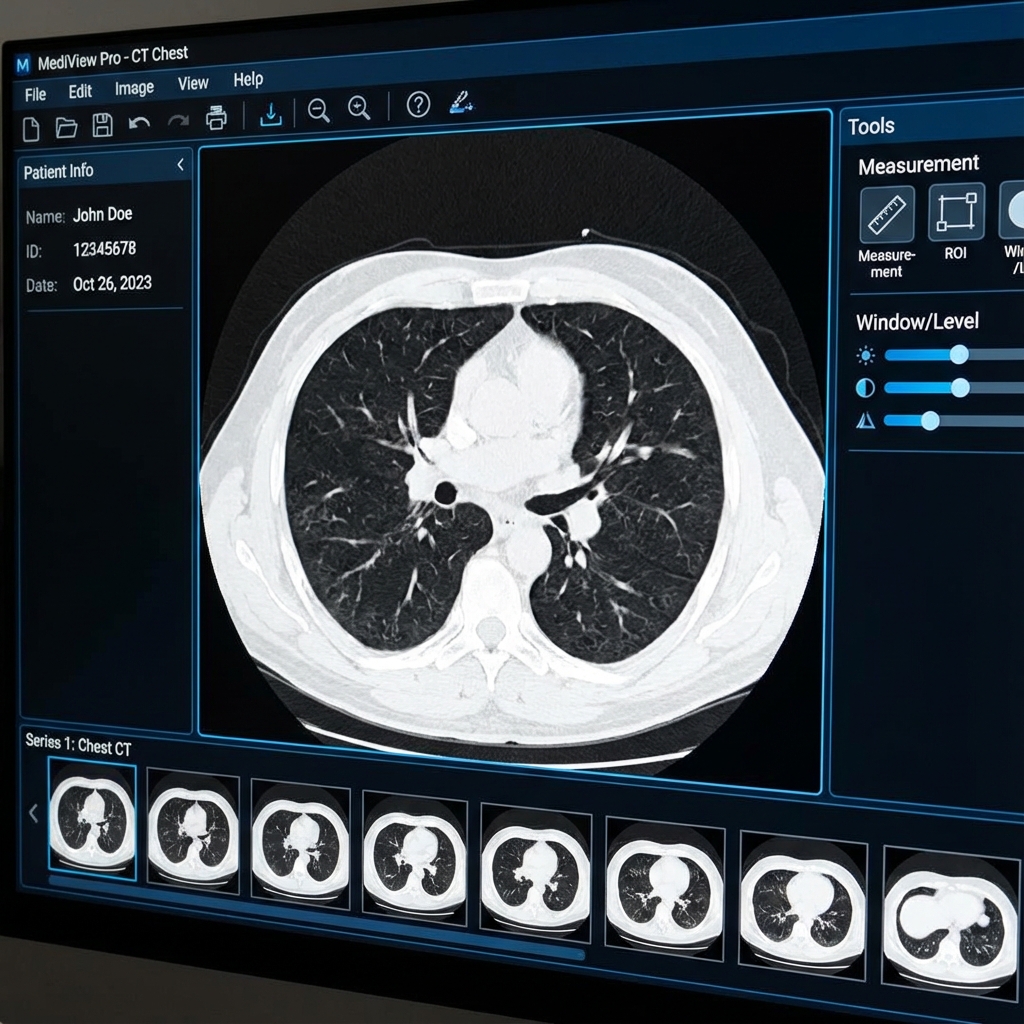

Figura 3: Interface moderna de visualizador DICOM com ferramentas de diagnóstico

4. RIS (Radiology Information System)

Gerencia o workflow do departamento de radiologia:

• Agendamento de exames
• Worklists para modalidades
• Integração com prontuário eletrônico (EHR)

Serviços DICOM: O Protocolo em Ação

DICOM define serviços padronizados para comunicação entre sistemas:

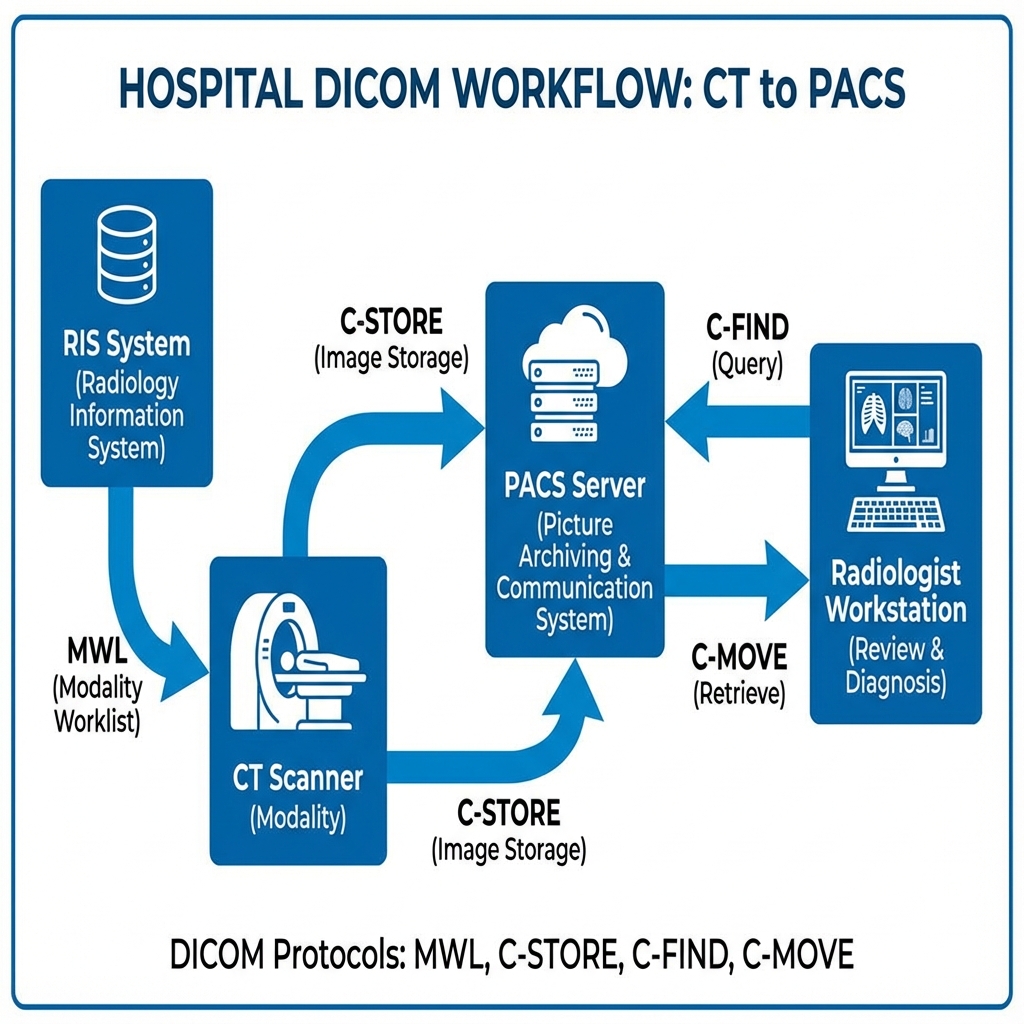

Figura 2: Fluxo de comunicação DICOM entre modalidades, PACS e workstations

C-STORE (Armazenamento)

Modalidade envia imagens para o PACS após aquisição.

[Tomógrafo] --C-STORE--> [PACS]

C-FIND / C-MOVE (Consulta e Recuperação)

Workstation busca e recupera exames do PACS.

[Workstation] --C-FIND--> [PACS] (Busca: "Paciente X")
[PACS] --C-MOVE--> [Workstation] (Envia exames encontrados)

Modality Worklist (MWL)

PACS/RIS envia lista de exames agendados para modalidades.

[RIS] --MWL--> [Tomógrafo]

Benefício: Técnico não precisa digitar dados do paciente manualmente (reduz erros).

Storage Commitment

PACS confirma que armazenou a imagem permanentemente.

[Modalidade] --C-STORE--> [PACS]
[PACS] --Storage Commitment--> [Modalidade] (OK, pode deletar local)

Por Que DICOM é Crítico em HealthTech?

1. Interoperabilidade

Equipamentos de diferentes fabricantes (Siemens, GE, Philips) comunicam-se perfeitamente.

Sem DICOM: Cada vendor teria seu formato proprietário → caos.

2. Rastreabilidade e Segurança

Metadados garantem que:

• Imagens não se separam do contexto clínico
• Pacientes são identificados corretamente
• Exames são auditáveis (compliance regulatório)

3. Workflow Automatizado

Integração PACS + RIS + Modalidades elimina:

• Digitação manual de dados
• Perda de exames
• Atrasos no diagnóstico

4. Suporte a IA e Pesquisa

Metadados estruturados permitem:

• Treinamento de modelos de Machine Learning
• Estudos radiômicos em larga escala
• Análises retrospectivas

Desafios Práticos com DICOM

1. Complexidade do Padrão

DICOM tem milhares de tags e dezenas de serviços. Implementar corretamente exige expertise.

Solução: Use bibliotecas consolidadas:

• Python: pydicom
• JavaScript: cornerstone.js, dcmjs
• Java: dcm4che
• C++: DCMTK

2. Privacidade (LGPD/HIPAA)

Arquivos DICOM contêm dados sensíveis (nome, CPF, data de nascimento).

Solução: Anonimização via remoção/substituição de tags específicas:

import pydicom

ds = pydicom.dcmread("exame.dcm")
ds.PatientName = "ANONIMIZADO"
ds.PatientID = "000000"
ds.save_as("exame_anonimizado.dcm")

3. Tamanho de Arquivos

Exames de tomografia podem ter centenas de imagens (500+ slices).

Solução:

• Compressão JPEG Lossless (mantém qualidade diagnóstica)
• Armazenamento em nuvem escalável (AWS S3 + Glacier)

4. Integração com Sistemas Legados

Hospitais têm equipamentos antigos que não suportam DICOM moderno.

Solução: Gateways/bridges que convertem protocolos proprietários para DICOM.

DICOM na Prática: Caso de Uso Real

Cenário: Exame de Tomografia de Tórax

1. Agendamento (RIS)

Paciente: João Silva
Exame: TC Tórax com contraste
Data: 15/01/2025 14:00

2. Worklist (MWL) RIS envia worklist para o tomógrafo. Técnico seleciona o paciente na tela.

3. Aquisição Tomógrafo captura 300 slices e gera arquivos DICOM com:

• Metadados do paciente
• Parâmetros técnicos (kV, mAs, espessura de corte)
• Pixels das imagens

4. Armazenamento (C-STORE) Tomógrafo envia automaticamente para o PACS.

5. Visualização Radiologista abre workstation, busca “João Silva”, visualiza exame em 3D e lauda.

6. Integração Laudo é anexado ao prontuário eletrônico (EHR) via HL7/FHIR.

Tendências Futuras: DICOM e Cloud

DICOMweb

Evolução do DICOM para APIs RESTful sobre HTTP:

• WADO-RS (Web Access to DICOM Objects)
• STOW-RS (Store Over the Web)
• QIDO-RS (Query based on ID for DICOM Objects)

Vantagem: Integração nativa com aplicações web modernas.

DICOM + IA

Modelos de deep learning consomem DICOM diretamente:

import pydicom
import tensorflow as tf

# Carregar DICOM
ds = pydicom.dcmread("ct_slice.dcm")
pixels = ds.pixel_array

# Pré-processar e inferir
prediction = model.predict(pixels)

Cloud PACS

Migração de PACS on-premise para cloud (AWS, Azure, GCP):

• Escalabilidade ilimitada
• Disaster recovery automático
• Acesso global via DICOMweb

Conclusão

DICOM não é apenas um formato de arquivo — é a espinha dorsal da radiologia digital moderna. Dominar DICOM significa:

✅ Construir sistemas HealthTech interoperáveis
✅ Garantir segurança e rastreabilidade de dados clínicos
✅ Habilitar workflows hospitalares eficientes
✅ Preparar infraestrutura para IA médica

Se você desenvolve para HealthTech, investir tempo em entender DICOM é um dos melhores retornos que pode ter.

References:

• DICOM Standard Committee. DICOM PS3 - Current Edition. NEMA, 2024.
• Pianykh, O. Digital Imaging and Communications in Medicine (DICOM): A Practical Introduction and Survival Guide. Springer, 2012.
• Clunie, D. DICOM Structured Reporting. PixelMed Publishing, 2000.
• Official Reference: dicomstandard.org
